PG52系列行星齒輪箱
● 作用在額定扭矩下第一級行星兩種材質的壽命相同
塑料材質一般用于同直徑電機
● 輸入端可以按電機的尺寸合理調節：
可調尺寸：止口直徑Φ25H7，止口深度3，
電機軸有效長度19（變化齒輪長度成正比）
可調尺寸：后蓋的直徑大小
輸出端可以按客戶特殊要求特配：
出軸直徑不能超過Φ15，安裝凸臺不能小于直徑Φ32
輸出法蘭可為方型
型號說明:
產品來源于：http://www.rennang.cn/products-detail.asp?cpid=27
|
傳動級數 |
一級傳動 |
二級傳動 |
三級傳動 |
|
傳動效率 |
90% |
81% |
73% |
|
最大徑向負載 |
200N |
320N |
450N |
|
最大軸向負載 |
60N |
100N |
150N |
|
瞬間承受扭矩 |
3倍于額定扭矩 |
|
工作溫度 |
-10℃到+80℃ |
|
潤滑方式 |
潤滑 |
|
安裝方式 |
任意安裝 |
|
推薦輸入轉速 |
3000RPM |
|
輸入與輸出 |
同向 |
|

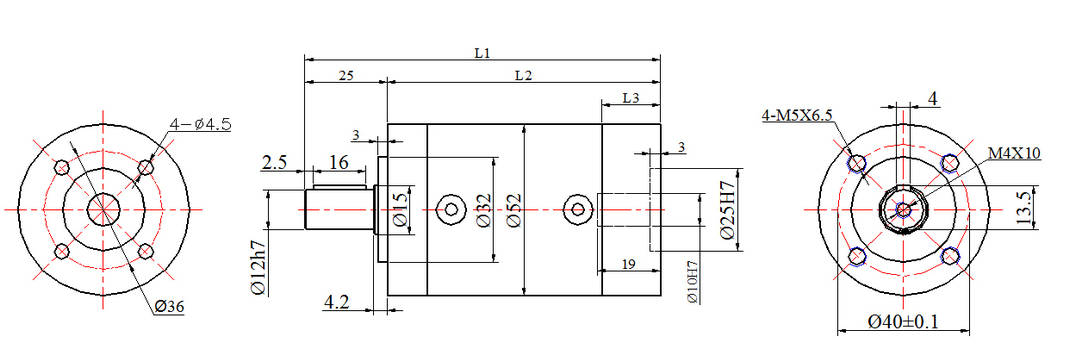

齒輪箱長度L1 |
91.4mm |
107.8mm |
124.2mm |
|
箱體長度L2 |
66.4mm |
82.8mm |
99.2mm |
|
后蓋長度L3 |
17.7mm |
|
第一級行星輪材料 |
一級傳動 |
二級傳動 |
三級傳動 |
|
傳動扭矩 |
塑料POM |
1.2N.M |
4 N.M |
25 N.M |
|
金屬40Cr |
4N.M |
12 N.M |
25 N.M |
|
噪聲 |
塑料POM |
45Db(A) |
|
金屬40Cr |
60Db(A) |
速比排列:
|
一級傳動 |
二級傳動 |
三級傳動 |
|
3.65 |
13 |
49 |
188 |
|
5.36 |
20 |
71 |
206 |
|
6.55 |
24 |
87 |
248 |
|
8.63 |
31 |
105 |
272 |
|
|
29 |
115 |
281 |
|
|
35 |
128 |
303 |
|
|
43 |
154 |
370 |
|
|
46 |
157 |
399 |
|
|
56 |
169 |
489 |
